प्रीस्ट्रेस्ड पाइप पाइल की निर्माण प्रक्रिया

प्रीस्ट्रेस्ड कंक्रीट पाइप पाइल को पोस्ट-टेंशन वाले प्रीस्ट्रेस्ड पाइप पाइल और प्रीस्ट्रेस्ड प्रीस्ट्रेस्ड पाइप पाइल में विभाजित किया जा सकता है।प्रीस्ट्रेस्ड पाइप पाइल एक प्रकार का पतला कंक्रीट प्रीकास्ट सदस्य है जो प्रीस्ट्रेस्ड प्रक्रिया और केन्द्रापसारक बनाने की विधि द्वारा बनाए गए खोखले सिलेंडर के साथ होता है।यह मुख्य रूप से बेलनाकार पाइल बॉडी, एंड प्लेट और स्टील हूप से बना है।पोस्टटेंशनिंग कानून पाइप पाइल में कंक्रीट की प्रारंभिक सेटिंग के बाद आरक्षित छिद्रों के माध्यम से प्रीस्ट्रेस लागू करना है।प्रीस्ट्रेस्ड कंक्रीट पाइप पाइल कोड पीसी पाइल है, प्रीस्ट्रेस्ड हाई-स्ट्रेंथ कंक्रीट पाइप पाइल कोड PHC पाइल है, पतली दीवार पाइप पाइल कोड PTC पाइल है।यह पेपर मुख्य रूप से टेंशनिंग विधि द्वारा प्रीस्ट्रेस्ड पाइप पाइल (PTC पाइल) की निर्माण प्रक्रिया का परिचय देता है।

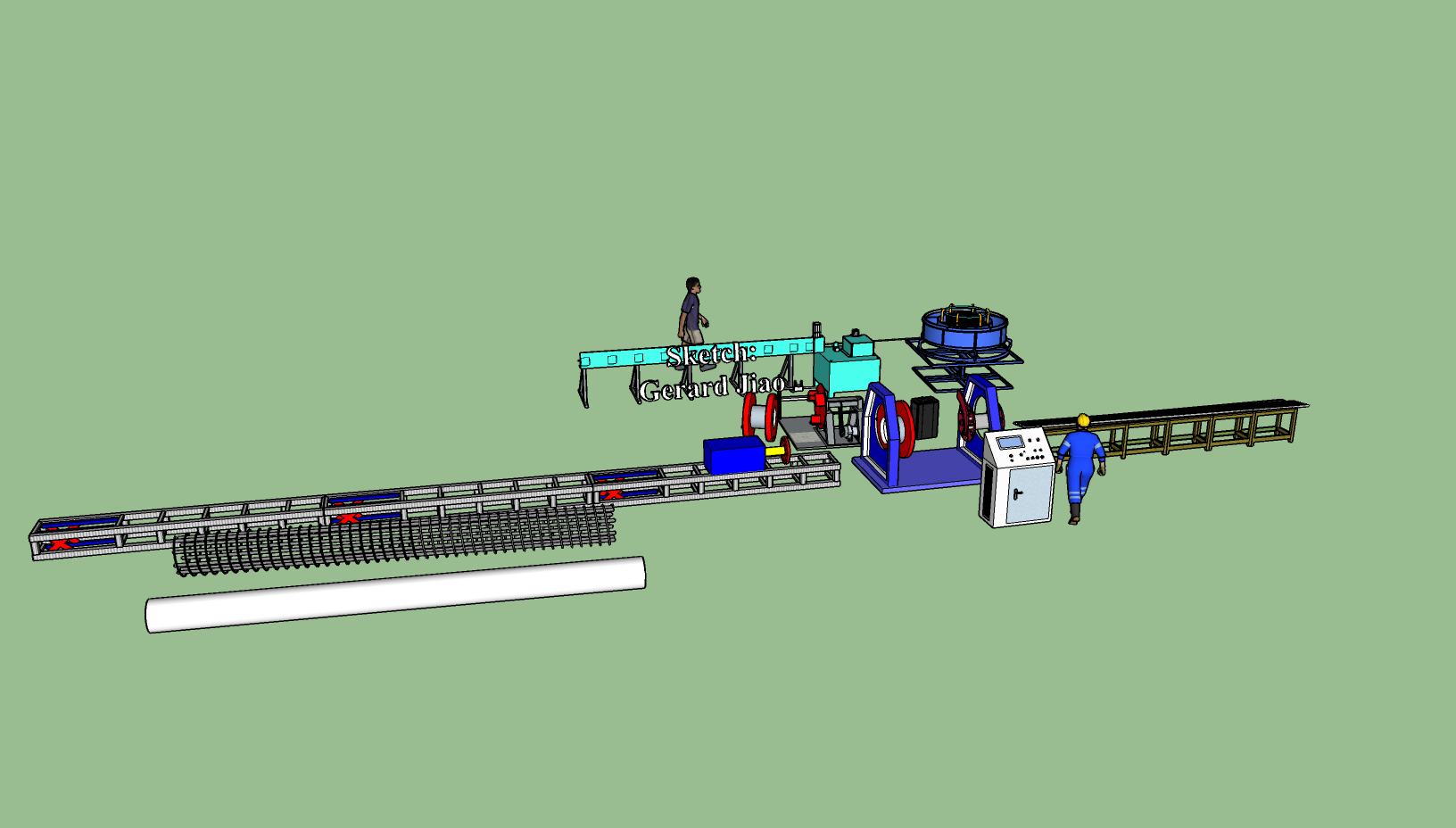

(1) सुदृढीकरण पिंजरे के पीटीसी ढेर के बंधन में उपयोग किए जाने वाले सुदृढीकरण पिंजरे में निश्चित मशीनीकरण, उच्च संचालन दक्षता और अच्छा गठन है।एक दिन में एक वर्कशॉप के लिए आवश्यक स्टील के पिंजरे का उत्पादन करने में आमतौर पर केवल एक कर्मचारी को 2-3 घंटे लगते हैं।सुदृढीकरण पिंजरे बंधन: बंडलिंग मशीन की ड्राइंग ट्रॉली में मुख्य सलाखों को डिस्क में लोड किया जाता है।विभिन्न ढेर लंबाई के साथ सुदृढीकरण पिंजरे की जरूरतों को पूरा करने के लिए ट्रॉली अनुप्रस्थ गाइड रेल पर आगे बढ़ सकती है।रकाब को बाइंडिंग मशीन में एक डिस्क पर रखा जाता है, ट्रॉली एक निश्चित गति से चलती है, और डिस्क पर स्टील बार स्टील पिंजरे बनाने के लिए मुख्य बार के चारों ओर लगातार लपेटा जाता है।

(2) मोल्ड में जब सुदृढीकरण पिंजरे को पूरा किया जाता है, तो इसे पूर्वनिर्मित मोल्ड में उठाने के लिए ट्रस क्रेन का उपयोग करें।स्टील केज के दोनों सिरों पर नट लगे होते हैं।स्टील के पिंजरे को स्टील के सांचे में फहराए जाने के बाद, दोनों सिरों को कुंडलाकार स्टील प्लेट्स के साथ तय किया जाता है, और नट के अनुरूप बोल्ट स्टील प्लेटों पर व्यवस्थित किए जाते हैं, जैसा कि चित्र 3 में दिखाया गया है। तनाव अंत की सेटिंग के रूप से अलग है दूसरा छोर (जैसा कि चित्र 4 में दिखाया गया है), और स्टील डाई में गैप टेंशन गैप है।जब पिंजरे को स्थापित किया जाता है, तो ट्रस क्रेन इसे कंक्रीट भरने वाले क्षेत्र में ले जाता है।

(3) कंक्रीट छिड़काव कंक्रीट छिड़काव क्षेत्र में, एक समान छिड़काव कार है, जो ऑपरेशन प्लेटफॉर्म के किनारे गाइड रेल पर चल रही है।प्रत्येक ढेर में कंक्रीट की मात्रा को एक कार द्वारा नियंत्रित किया जाता है।कार खोखले आधे खुले सांचे पर चलती है, और निचले हिस्से में खुला कंक्रीट धीरे-धीरे मॉडल में भर जाता है।जब कंक्रीट भरना पूरा हो जाता है, तो स्टील मोल्ड के चारों ओर एक सूती धागा लपेटें (केन्द्रापसारक प्रक्रिया के दौरान कंक्रीट में पानी के नुकसान को रोकने के लिए) और इसे सील करने के लिए स्टील मोल्ड के दूसरे आधे हिस्से को उठाएं।

(4) पाइप पाइल के टेंशनिंग सिरे को टेंशनिंग के लिए एक विशिष्ट मशीन में भेजा जाता है, और टेंशनिंग की विशिष्ट मात्रा को विभिन्न आवश्यकताओं के अनुसार निर्धारित किया जाता है।

(5) केन्द्रापसारक मोल्डिंग ने तनावपूर्ण पाइप ढेर को केन्द्रापसारक टैंक में केन्द्रापसारक टैंक में डाल दिया, और केन्द्रापसारक कार्रवाई चार चरणों में की जाती है: धीमी गति, कम गति, मध्यम गति और उच्च गति, ताकि ठोस कॉम्पैक्टनेस सुनिश्चित हो सके।सेंट्रीफ्यूगेशन का समय लगभग 15 मिनट पर नियंत्रित होता है और आमतौर पर सेंट्रीफ्यूगेशन रेट के अनुसार निर्धारित किया जाता है।कुंडलाकार स्टील प्लेट के खोखले हिस्से को रबर सर्कल द्वारा अवरुद्ध किया जाएगा, जो केन्द्रापसारक बनाने के लिए सुविधाजनक है, और बनाते समय, ढेर की आंतरिक चिकनाई सुनिश्चित करने के लिए हर जगह अतिरिक्त घोल को बाहर निकाला जा सकता है।

(6) केन्द्रापसारक रूप से गठित टी-पीसी और टी-पीटीसी केन्द्रापसारक बवासीर को ठीक करने वाले आटोक्लेव को उच्च दबाव वाले भाप के इलाज को अपनाना चाहिए, और टी-पीएचसी केन्द्रापसारक बवासीर को वायुमंडलीय भाप के इलाज और उच्च दबाव वाले भाप के इलाज को अपनाना चाहिए।स्टीम क्योरिंग पूल कंक्रीट से बना एक बड़ा पूल है।केन्द्रापसारक रूप से गठित पाइप बवासीर को पूल में रखें और आटोक्लेव इलाज के लिए कंक्रीट कवर प्लेट को कवर करें।

(7) जब आटोक्लेव का समय समाप्त हो जाता है, तो स्टील डाई को बाहर स्थानांतरित कर दिया जाता है।दोनों तरफ फिक्सिंग बोल्ट निकालें, और मॉडल को ट्रस क्रेन द्वारा अलग किया जा सकता है।
